【智能家居：四】将MQTT设备加入HA平台

发表于 | 分类于

HA平台能兼容MQTT真的是相当关键的一步，很多大佬自制的固件，通过MQTT的方式连接到HA平台，实现各种传感器和电器的接入，成本低，稳定性高。


部署HA中的MQTT服务端

当初之所以花那么大力气装hassio也是为了可以通过这个方便的办法安装各种插件，实际上只是为了MQTT。

安装服务端

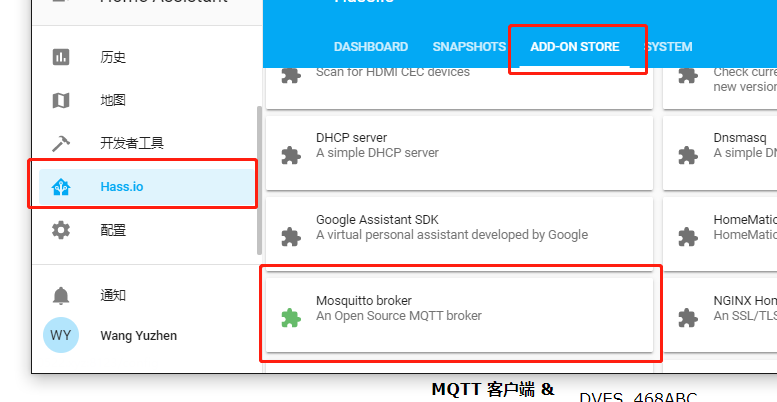

1、在左下角点击hass.io，这个是只有装了hassio版本的ha平台才会有的页面，通过其他方式安装的比如python或者docker，就没有了。

点击hass.io，在上面的标签中找到ADD-ON STORE，然后在下面的列表里找到Mosquitto broker，点击install。

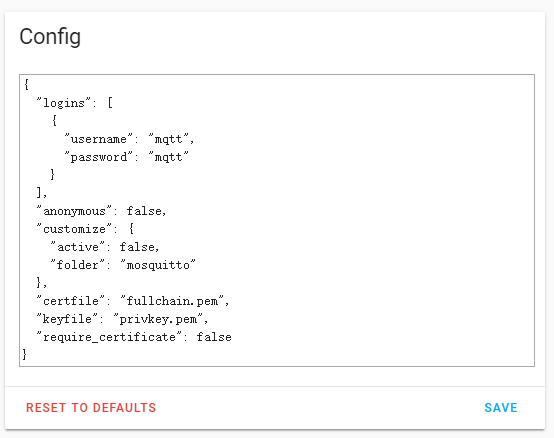

2、安装完需要配置mqtt服务端的用户名和密码，懒得改的直接复制就行了

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
{
  "logins": [
    {
      "username": "mqtt",
      "password": "mqtt"
    }
  ],
  "anonymous": false,
  "customize": {
    "active": false,
    "folder": "mosquitto"
  },
  "certfile": "fullchain.pem",
  "keyfile": "privkey.pem",
  "require_certificate": false
}

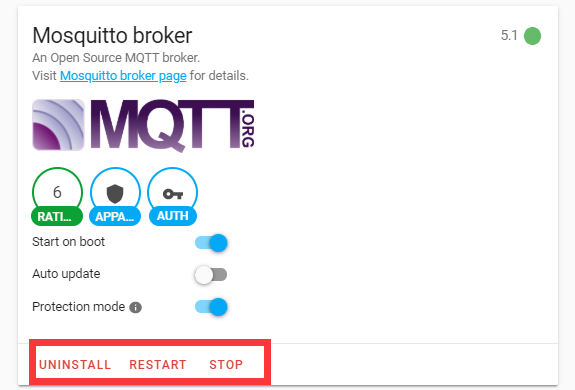

3、配置完就点restart重启就行了


配置HA中的MQTT设置

在HA的configuration中添加MQTT服务端的相关设置

1
2
3
4
5
6
7
8
mqtt:
  broker: 192.168.1.200
  port: 1883
  client_id: home-assistant-1
  keepalive: 60
  username: pi
  password: raspberry
  discovery: true

brocker是你MQTT服务端的IP，如果按上述办法安装的话就和树莓派是同一个IP，username和password就是刚刚设置的用户名和密码。

sonoff开关

这东西淘宝上买一个就二三十块，结构也很简单就一块ESP01+继电器。我的sonoff开关连到灯具作为灯具的开关了，所以这里会添加为一个MQTT LIGHT。

买回来之后我刷入了tasmota固件，设置好mqtt服务端、用户名、密码，就连接到刚才设置好的MQTT服务器了。

HA设置

在configuration中添加light

1
2
3
4
5
6
7
8
9
light:
  - platform: mqtt
    name: "light_jingqiandeng"
    state_topic: "stat/jqd/POWER"
    command_topic: "cmnd/jqd/POWER"
    qos: 1
    payload_on: "ON"
    payload_off: "OFF"
    retain: true

上面出现的jqd，是tasmota固件中MQTT设置里的device topic。

基于ESP8266的各类传感器

这里我用的是espeasy这款开源固件，可以接各种各样的传感器。我用的最多的就是温湿度传感器、人体传感器和超声波测距传感器。


ESPEASY固件安装

我用的是ESP8266 V3这块板子，自带USB口，直接插电脑上然后刷就行了。

espeasy官网可以下载固件和烧录程序，非常简单，像我这样的小白也可以轻松上手。

客户端设置

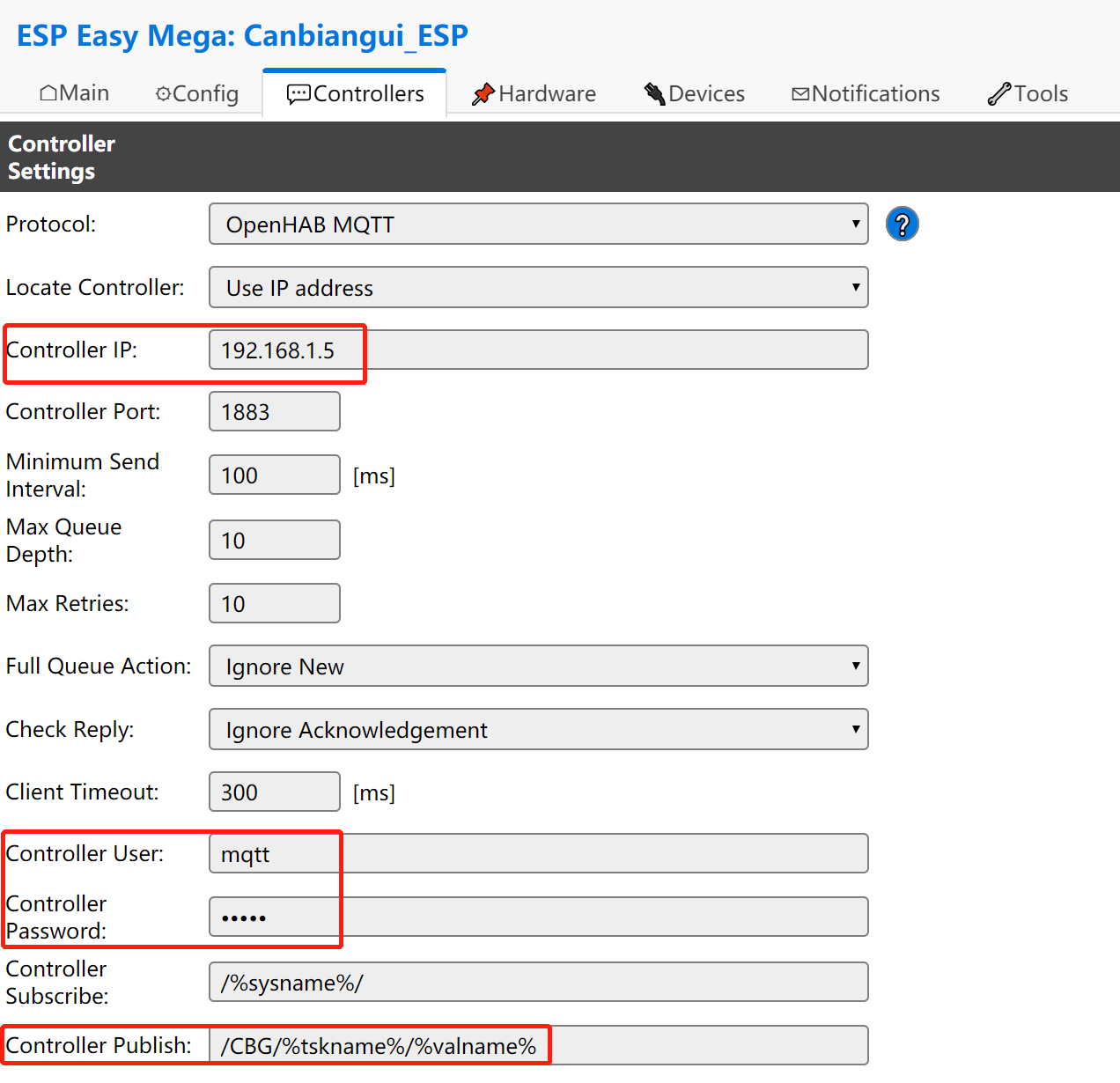

初始化之后，设置好wifi和MQTT服务器，就可以正常接入了。


硬件连接这边我就无需多说了，3v3和gnd对准插好就行了，信号线接gpio口，然后在ESPEASY的WEB界面里面设置一下就可以用了。


举个例子

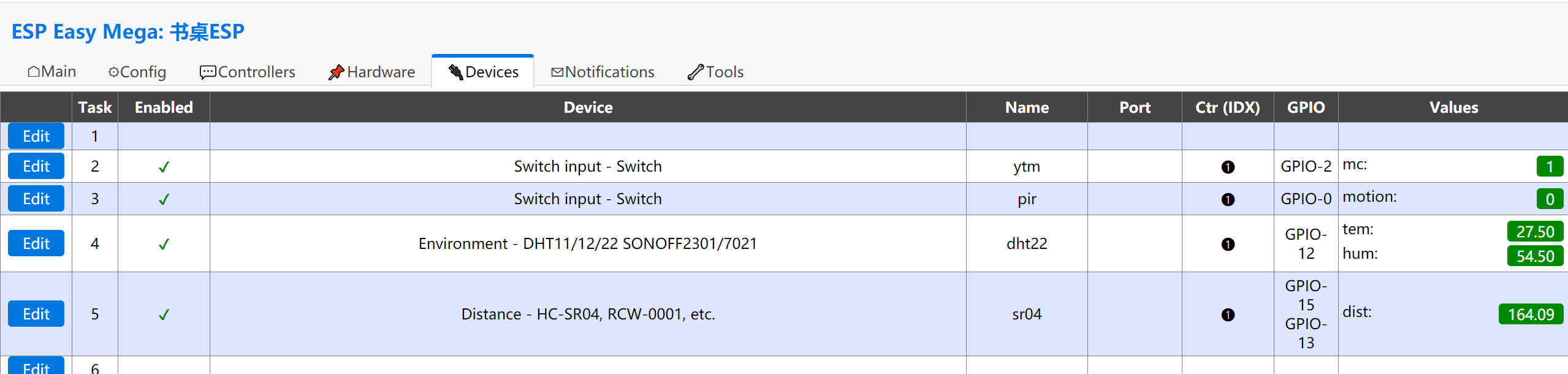

我的书桌上有个小东西，是一块8266的板子，连了超神波测距传感器、温湿度传感器、人体传感器。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
# 人体传感器
binary_sensor:
- platform: mqtt
  name: shufangrenti
  state_topic: "/esp3/pir/motion"
  payload_on: "1"
  payload_off: "0"
  qos: 0
  device_class: motion
# 超声波测距传感器
sensor:
- platform: mqtt
  name: "distance_shuzhuo"
  state_topic: '/esp3/sr04/dist'
  qos: 1
  unit_of_measurement: "cm"
# 温度传感器
sensor:
- platform: mqtt
  name: "temp_shufang"
  state_topic: '/esp3/dht22/tem'
  #value_template: '{{ value_json.Temperature }}'
  unit_of_measurement: '°C'

通过人体传感器判定是否有人在书房，夜间可以自动开灯，人离开的时候可以自动关灯。

超声波测距传感器可以确认我是否在书桌前，可以自动开关书桌的台灯。

温湿度传感器就是在夏天自动开冷气或者在冬天自动开暖气的，不过我的书房目前没有暖气。

以上就是MQTT设备的接入，其实还有很多MQTT设备，官网上也可以看到，比如窗帘、定位系统、风扇、空调、各种开关等。

HA平台对MQTT的支持，使得HA的可玩性大大提高，目前有很多大佬都自制了各种MQTT硬件，价格比成品产品便宜质量也不差。
